Produktdetails:
|
| Anwendbare Branchen: | Hotels, Kleidergeschäfte, Baumaterial-Geschäfte, Produktionsanlage, Maschinerie-Reparaturwerkstätten | Gewicht (Kg): | 500 |
|---|---|---|---|
| Standort des Ausstellungsraums: | Ägypten, Türkei, Vereinigtes Königreich, USA, Italien, Frankreich, Deutschland, Vietnam, Philippinen | Video-Ausgangsinspektion: | Bereitgestellt |
| Maschinenprüfbericht: | Bereitgestellt | Art der Vermarktung: | Neues Produkt 2022 |
| Gewährleistung für Kernkomponenten: | 1 Jahr | Kernkomponenten: | Ausrüstung |
| Gewährleistung: | 1 Jahr | Dienstleistungen nach dem Verkauf: | Einrichtung, Inbetriebnahme und Ausbildung vor Ort |
| Name: | Vakuumfilter, Gürtelvakuumfilter, Gipsentwässerungsfilter | Filterfläche: | 1.0 bis 80 m2 |
| Material: | Kautschuk, Q235/304SS | Modell: | Die in Absatz 1 genannten Anforderungen gelten nicht. |
| Gebrauch: | Entwässerung, Filtration | Merkmal: | Typ des Gürtels, Vakuum |
| Farbe: | Schwarz, Grün, Blau, Silber | Für: | Bergbau, FGD-Entwässerung |
| Gurtbreite: | 400 mm bis 3150 mm | Hafen: | Qingdao |
Beschreibung:

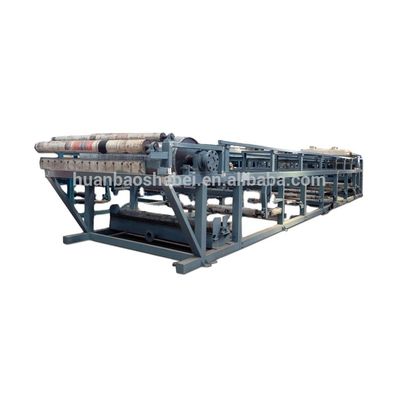

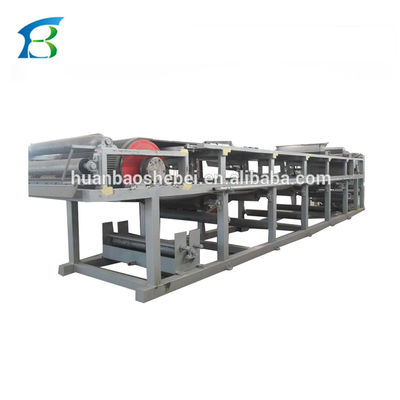

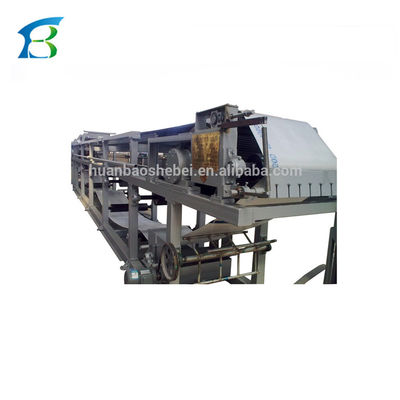

Die DU-Gummi-Vakuum-Gürtelfilterpresse ist ein hocheffizientes Feststoff-Flüssigkeits-Trennungsgerät, das die fortschrittliche Technologie im In- und Ausland absorbiert.Es verfügt über eine feste Vakuum-Box, wo das Band gleitet auf eine Dichtungsstruktur zu bilden und Fest-Flüssigkeit unter Vakuum-Subdruck getrennt wirdDer Filterbereich ist in der Lage, sich selbst zu filtern, Kuchen zu waschen, Schlamm zu entsorgen, Stoff zu regenerieren und Mutterlikör und Waschlikör im Abschnitt zu sammeln.
Sie zeichnet sich durch hohe Effizienz, hohe Produktivität, geringen Wassergehalt, einfachen Betrieb und einfache Wartung aus.seine Technologie hat das internationale fortgeschrittene Niveau erreicht und wird in der Feststoff-Flüssigkeitstrennung für die Metallurgie weit verbreitet, Bergbau, Chemie, Papierfabrik, Lebensmittel, Kohlewascherei, Umweltschutz, insbesondere für die Entwässerung von Calciumsulfat in FGD.
Eigenschaften
1Modularisiertes Design für einfache Installation und Transport.
2. Hohe automatische Grade: Folgende automatische Fütterung, Filterung, Waschen, Entwässerung, Entladen, Reinigung von Stoffen verbessern die Produktionseffizienz.
3. Schnelle Filtergeschwindigkeit: Große Partikel werden sich in der unteren Schicht und kleine Partikel in der oberen Schicht absetzen, wenn Material durch das Sedimentationsgebiet geht.Eine vernünftige Struktur des Filterkuchens sorgt für einen geringen Flüssigkeitswiderstand für einen schnellen Filter mit dünner Schicht.
4- Bequeme Filtertechnologie: Die Kuchendicke, das Wasservolumen, die gegenwärtigen Dekantationsstufen, der Vakuumgrad und die Filtergeschwindigkeit können für eine optimale Wirkung eingestellt werden.
5Feine Dekantierung: Durch gleichmäßige und gründliche mehrstufige Advektion oder Gegenstromdekantierung werden Mutter- und Waschmittel getrennt gesammelt und wiederverwendet.
6Die DSC für das Steuerungssystem sorgt für die automatische Steuerung und Fernbedienung des Standorts.
Flussprozessdiagramm
A. Zuführvorrichtung B. Sprühvorrichtung C. EinstellvorrichtungD. Waschvorrichtung

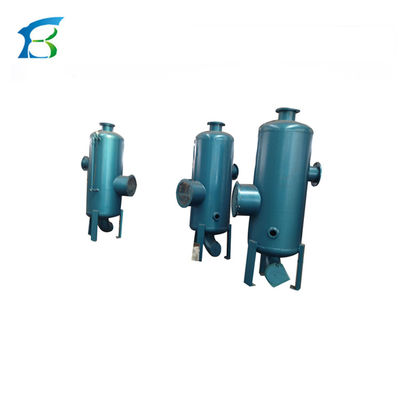

E. Luftflüssigkeitsseparator F. RückflusspumpeG. Vakuumpumpe H. Gummiband
I. FiltertuchJ. VakuumkastenK. Reibband
Vakuumkasten und Hebegerät
Die Vakuumbox ist durch einen Abschnitt als Ganzes verbunden und jeder Abschnitt ist mit einem Flüssigkeitssammelrohr verbunden, um ein Vakuumflüssigkeitssammelsystem zu bilden.Es gibt auch ein Hebegerät für den einfachen Wechsel von Reibungsgurt.

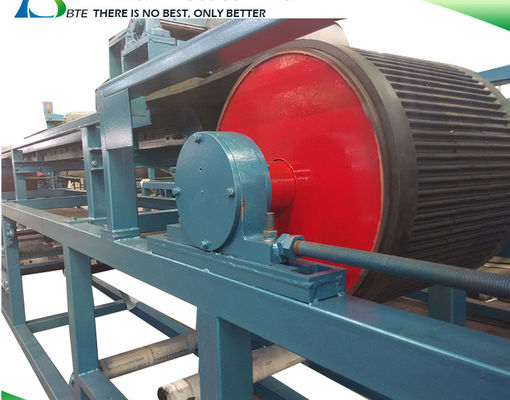

Einstellvorrichtung und Spannvorrichtung
Für den normalen Betrieb wird eine automatische Anpassung des Stoffes durch Zylinder oder Gasbeutel verwendet.
Die Spannvorrichtung arbeitet durch Schrauben, um eine ausreichende Reibung herbeizuführen, um Abweichungen zu vermeiden.
Waschgerät
Wasserstrahl für Stoff und Gürtel Waschen und versiegelte Vakuum-Box für die Reinigung der Website, Kopf ist von US Spraying System Co. für eine bessere Leistung.
Gegenstrom-Typ und Duschgerät bietet zwei Möglichkeiten als Advektion oder Gegenstrom-Dekantation für verschiedene Materialien, um vollständig zu waschen.
Steuerungssystem
Fernsteuerung und Feldsteuerung sind für unbeaufsichtigten Betrieb praktisch.
Seite des Gürtels und des Schleiers
Vierschichtiges Polyestergewebe EP200 für Schleifgummiband und Verbundwerkstoff für die Seitenanlage, d. h.Welle seitlich mit Parallelband verbunden ist, stellt die Elastizität sicher, um Bruchteil seitlich und Ausfluss von Flüssigkeit zu vermeiden, wenn es durch die Rolle gehtAn der Oberseite des Gummibands befindet sich eine Reihe von Rillen mit einem Vakuum-Entladungsloch.Reingummi-Schicht für die Entladung Loch Teil kann Flüssigkeitsströme in Gummiband durch Stoff verhindern, wodurch seine Lebensdauer erheblich verbessert.
Technischer Parameter
| Modell | Filterfläche (m2) | Filterlänge (mm) | Hauptmotor Leistung(kW) | Vakuum Verbrauch(m3/min) | Staubsauger Leistung(kW) |
| 400 | 1.0 | 2500 | 3 | 2 | 1.1 |
| 630 | 5.0 | 7900 | 3 | 15 | 30 |
| 6.3 | 10000 | 3 | 15 | 30 | |
| 1300 | 7.3 | 5600 | 5.5 | 15 | 30 |
| 9.1 | 7000 | 5.5 | 20 | 37 | |
| 10.9 | 8400 | 5.5 | 20 | 37 | |
| 15.0 | 11200 | 5.5 | 20 | 37 | |
| 18.2 | 14000 | 7.5 | 30 | 45 | |
| 20.0 | 15400 | 7.5 | 30 | 45 | |
| 1800 | 20.0 | 11200 | 7.5 | 30 | 45 |
| 25.0 | 14000 | 11 | 42 | 55 | |
| 30.0 | 16800 | 11 | 42 | 55 | |
| 2000 | 20.0 | 10000 | 11 | 42 | 55 |
| 25.0 | 12500 | 11 | 42 | 55 | |
| 29.0 | 14000 | 11 | 42 | 55 | |
| 33.6 | 16800 | 11 | 66 | 55 | |
| 39.2 | 19600 | 15 | 66 | 75 | |
| 2500 | 25.0 | 10000 | 11 | 30 | 55 |
| 30.0 | 12000 | 11 | 42 | 55 | |
| 35.0 | 14000 | 15 | 42 | 75 | |
| 42.0 | 16800 | 22 | 86 | 110 | |
| 49.0 | 19600 | 22 | 86 | 110 | |
| 56.0 | 22400 | 30 | 97 | 160 | |
| 3150 | 61.7 | 19600 | 30 | 100 |
|
| 70.6 | 22400 | 30 | 123 |
| |
| 79.4 | 25200 | 30 | 141 |
|
