1-30 t/h Kapazität Schleppen Keramikscheibe Vakuumfilterlösung für die Mineralverarbeitung

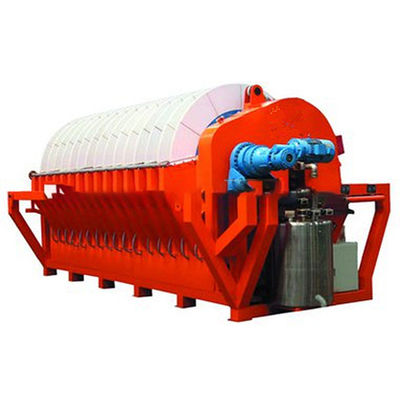

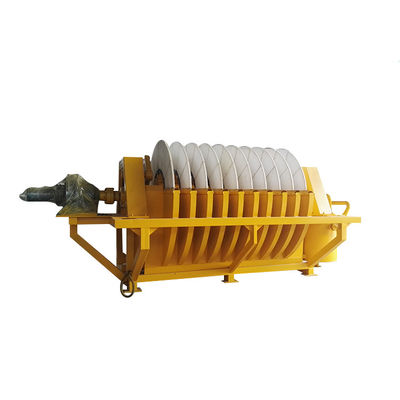

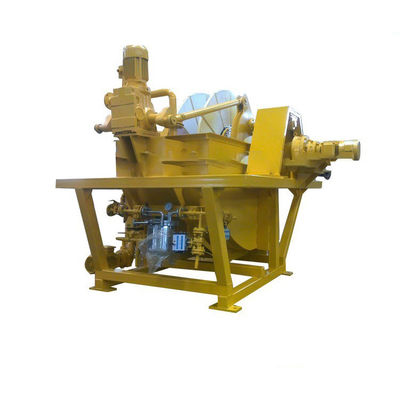

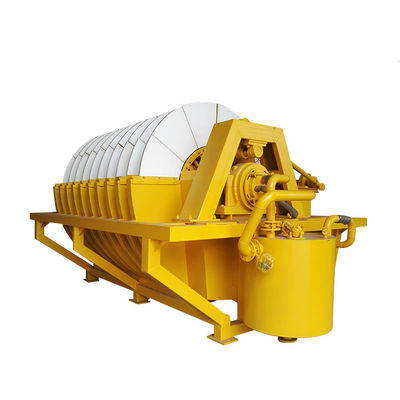

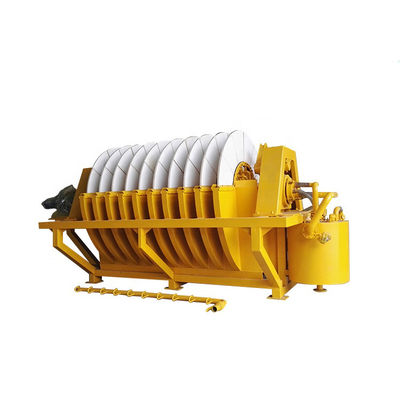

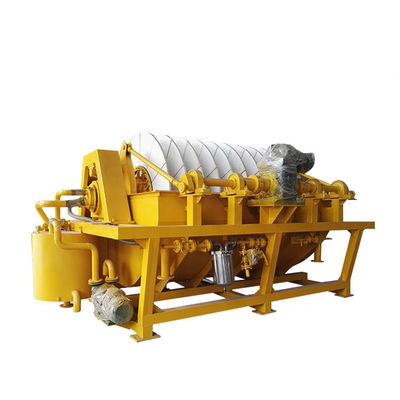

Keramischer Scheibenvakuumfilter

Produktübersicht

Der Keramikfilter wird hauptsächlich zur Rückgewinnung von Feinschmalz verwendet und ist mit einem Motorenstützpunkt ausgestattet, unter dem der Motorstützpunkt einen Flüssigkeitstrog für Feinschmalzschmalz einrichtet, in diesem Flüssigkeitstrog,mit einem Flüssigkeitspegelregler, an beiden Enden mit einem Wasserbehälter unter Druckverlust, eine Seite dieses Wassertankes ist mit einem Druckverlust-Festsetzgerät ausgestattet,Die andere Seite ist eine Vakuumpumpenleitung, die mit einer Vakuumpumpe verbunden ist; auf der Motorenbasis befindet sich ein Rotor zur Rückgewinnung von Kohleschlamm, dieser Rotor besteht aus Hauptachse, mehrstufiger Keramikfilterscheibe, Stripperplatte,Mehrsectioner AbwasserleitungsleitungsstützplatteDer Rotor befindet sich in einem Flüssigkeitstrog; die keramische Filterscheibe besteht aus vielen keramischen Mikroporenplatten,die in derselben Achse gelegenen Platten durch die Abwasserleitung verbinden.

Arbeitsprinzip

Die Form und der Mechanismus des keramischen Filters ähneln dem Arbeitsprinzip des Vakuumgurtfilters.Auf der Oberfläche des Mediums werden Suspensionspartikel abgefangen und bilden sich dann als Filterkuchen, während Flüssigkeit aus dem Filtermedium ausgeht, um eine Feststoff-Flüssigkeitstrennung zu realisierenDer Unterschied besteht darin, dass das Filtermedium, die keramische Filterplatte, mit Mikroporen ist, die einen Wicking-Effekt erzeugen können, was den Wicking-Effekt stärker macht als die Vakuumkraft,und die Mikropore halten einen Zustand voller FlüssigkeitAuf jeden Fall lassen keramische Filterplatten keine Luft durch, deshalb spart man bei der Trennung von Feststoff und Flüssigkeit Energie und das Vakuum ist hoch.Keramischer Filter besteht hauptsächlich aus Rotor, Rührgerät, Schaberkomponenten, Schlammtrog, Verteiler, keramische Filterplatte, Vakuumsystem, Reinigungssystem, automatische Steuerung usw.

Hauptstruktur

Der keramische Filter besteht hauptsächlich aus einem Rollensystem, einem Mischsystem, einem Erzschlammzufuhr- und Entladesystem, einem Vakuumsystem, einem Filtratentladesystem, einem Schraubsystem, einem Rückwaschsystem,Einheitliches Waschsystem (Ultraschallreinigung), automatische Säure-Reinigung), vollautomatisches Steuerungssystem, Trogkörper, Rack usw.

Der Trough-Körper verwendet korrosionsbeständigen Edelstahl, kann Erzzellstoff beladen.Keramische Filterplatte auf einer Walze installiert, kann die Walze durch den Antrieb von schrittlosen Drehzahlverminderungsgetrieben gedreht werden.

Das Filtermedium eines Keramikfilters ist eine Keramikfilterplatte, die kein Filtertuch benötigt, was die Produktionskosten senkt.Der Abstand von 1 mm zwischen dem Schaber und der Filterplatte verlängert die Lebensdauer während der Entladung.

Bei dem Anfahren wird eine automatische Steuerung durch PLC durchgeführt, die mit einem Wechselrichter, einem Flüssigkeitsmessgerät etc. ausgestattet ist.Der Mineralpulpventil wird mit einem Höhenmessgerät überwacht.Wenn der Mineralpulpstand hoch ist, öffnet das PLC-Steuerungssystem schnell das Filtratpumpen-Auslassventil, um das Wasser schnell abzuleiten.Keramik kann eine Fernsteuerung oder eine zentralisierte Steuerung gemäß den unterschiedlichen Anforderungen der Kunden verwenden.
